Phương pháp thi công cừ ván



PHƯƠNG PHÁP THI CÔNG

ƯU, NHƯỢC ĐIỂM CỪ VÁN





I. PHƯƠNG PHÁP THI CÔNG



Phương pháp thi công bằng búa rung kết hợp xói nước, đóng bằng búa diezel kiểu ống, búa rung va đập, đóng bằng búa thủy lực.
Trong phương pháp thi công bằng búa rung kết hợp với xói thì người ta vừa rung vừa phun nước áp lực cao xuống đáy cừ để xói rửa đất cho cọc hạ xuống. Dàn búa + xói rửa đó là chuyên dụng phải nhập khẩu từ nước ngoài. Khi đúc cừ người ta đã đặt sẵn 02-06 ống thông từ đầu cừ đến đáy cừ (cỡ D15-D17). Phương pháp thi công bằng búa rung kết hợp xói nước gồm có các bước chính sau:
1- Chuẩn bị gồm cần cẩu và búa rung 6 tấn, hệ thống tia nước áp lực rất cao max 120 atmôfe.
2- Lắp đặt và định vị khung dẫn hướng
3- Dùng cẩu móc vào phía đỉnh cọc để di chuyễn đến vị trí cọc cần đóng
4- Dưới sức nặng của bản thân cọc và sức mạnh của tia nước bắn ra phía mũi cọc mà cọc tự động hạ xuống. Chiều sâu yêu cầu là 20% đến 30% chiều dài cọc. Ở dự án Đại lộ Đông Tây đang thi công là 20m dài.

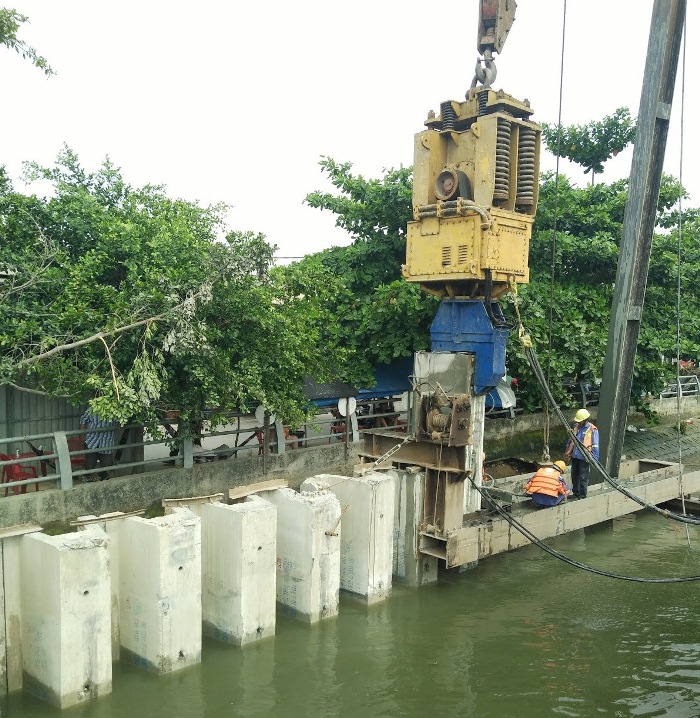

5- Lắp búa rung vào đầu cọc kết hợp với tia nước để hạ cọc đến cao độ thiết kế.
6- Đổ Bê tông liên kết và ngàm hệ thống đỉnh cọc vào phía mố cầu.







II. ƯU ĐIỂM


Cọc ván BTCT dự ứng lực có những tính năng vượt trội như sau:
– Rẻ hơn cừ larsen.
– Để hạ cừ nếu không phải trong thành phố thì có thể dùng búa Diezen để đóng, đơn giản rẻ tiền và nhanh.
– Cọc ván bê tông cốt thép dự ứng lực tận dụng được hết khả năng làm việc chịu nén của bê tông và chịu kéo của thép, tiết diện chịu lực ma sát tăng từ 1.5 ÷ 3 lần so với loại cọc vuông có cùng tiết diện ngang (khả năng chịu tải của cọc tính theo đất nền tăng).
– Khả năng chịu lực tăng: mô men chống uốn, xoắn cao hơn cọc vuông bê tông thường, do đó chịu được mômen lớn hơn.
– Sử dụng vật liệu cường độ cao(bê tông, cốt thép) nên tiết kiệm vật liệu. Cường độ chịu lực cao nên khi thi công ít bị vỡ đầu cọc, mối nối. Tuổi thọ cao.
– Có thể ứng dụng trong nhiều điều kiện địa chất khác nhau.
– Chế tạo trong công xưởng nên kiểm soát được chất lượng cọc, thi công nhanh, mỹ quan đẹp khi sử dụng ở kết cấu nổi trên mặt đất.
– Chế tạo được cọc dài hơn (có thể đến 24m/cọc) nên hạn chế mối nối.
– Sau khi thi công sẽ tạo thành 1 bức tường bê tông kín nên khả năng chống xói cao, hạn chế nở hông của đất đắp bên trong.
– Kết cấu sau khi thi công
đóng cọc xong đảm bảo độ kín, khít. Với bề rộng cọc lớn sẽ phát huy tác dụng chắn các loại vật liệu, ngăn nước. Phù hợp với các công trình có chênh lệch áp lực trước và sau khi đóng cọc như ở mố cầu và đường dẫn.
– Cường độ chịu lực cao: tiết diện dạng sóng và đặc tính dự ứng lực làm tăng độ cứng và khả năng chịu lực của ván
– Chất lượng cao: do được sản xuất bởi quy trình công nghệ theo tiêu chuẩn JISA 5354 của Nhật , được quản lý chất lượng chặt chẽ trong quá trình sản xuất. Thép được chống rỉ, chống ăn mòn, không bị ô xy hoá trong môi trường nứơc mặn cùng như nước phèn, chống được thẩm thấu nhờ sử dụng jont bằng vật liệu Vinyl cloride khá bền vững.
– Giá thành dễ chấp nhận so với ứng dụng công nghệ truyền thống, bởi cọc ván BTCT dự ứng lực được sản xuất từ những vật liệu có cường độ cao, khả năng chịu lực tốt nên giảm được rất nhiều trọng lượng vật tư cho công trình (so với công nghệ truyền thống)
– Được sản xuất tại công xưởng nên dễ hiện đại hoá, dễ kiểm tra chất lượng, năng suất cao, sản xuất nhiều giá thành sẽ hạ, có thể sản xuất nhiều chủng loại sản phẩm có quy cách khác nhau, đáp ứng theo nhiều dạng địa hình và địa chất khác nhau.

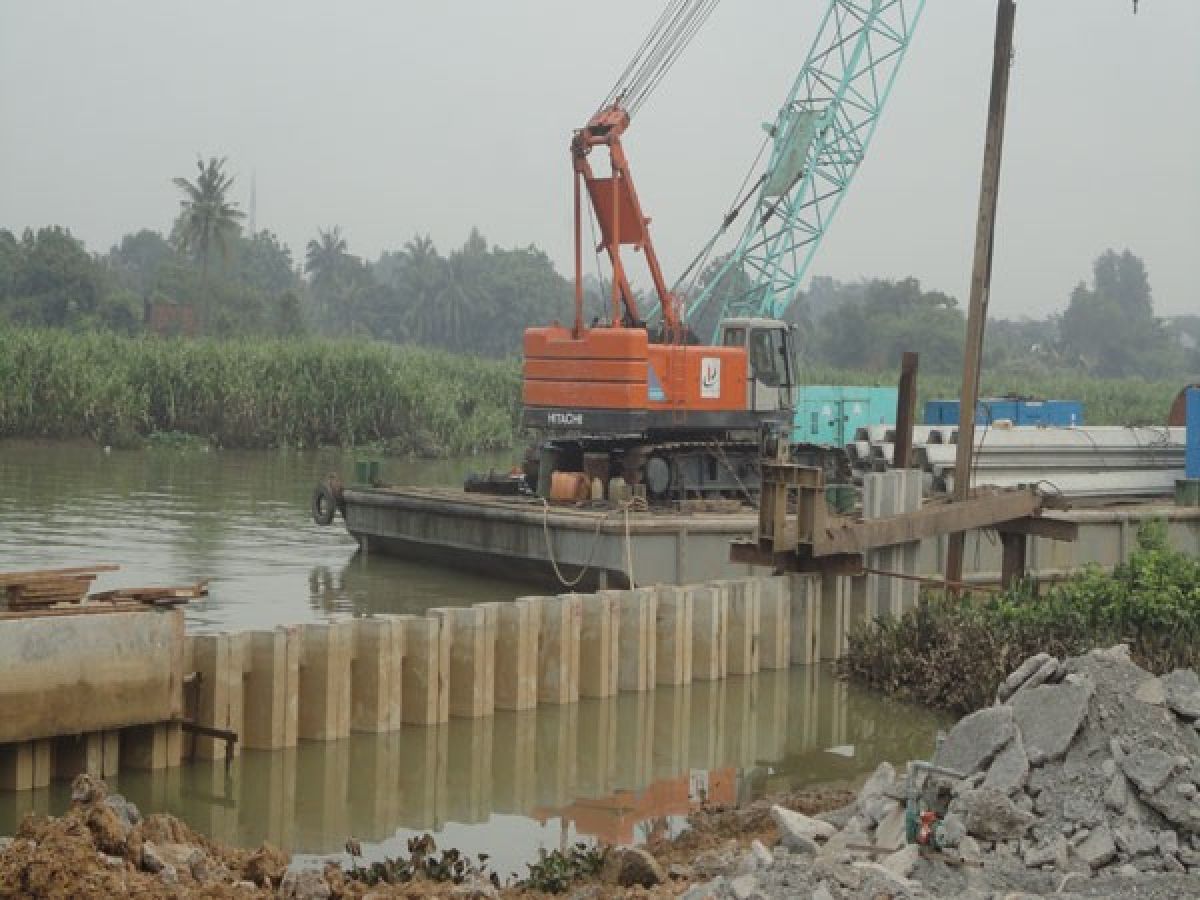

– Thi công dễ dàng và chính xác, không cần mặt bằng rộng, bởi giải toả mặt bằng rất tốn kém, chỉ cần xà lan và cẩu vừa chuyên chở cấu kiện vừa ép cọc là thi công được.
– Tuổi thọ công trình cũng được nâng cao lên, bởi cọc ván BTCT dự ứng lực được sản xuất từ những vật liệu có cường độ cao, khả năng chịu lực tốt nên giảm được rất nhiều trọng lượng vật tư cho công trình, dễ thay thế cọc mới khi những cọc cũ gặp sự cố. Hơn nữa, cũng nhờ thép được chống gỉ, chống ăn mòn, không bị oxy hóa trong môi trường nước mặn cũng như nước phèn, chống được thẩm thấu nhờ sử dụng bằng vật liệu Vinyl cloride khá bền vững.
– Trong xây dựng nhà cao tầng
đóng cừ ở thành phố dùng móng cọc ép, có thể dùng cọc ván BTCT dự ứng lực ép làm tường chắn chung quanh móng, để khi ép cọc, đất không bị dồn về những phía có thể gây hư hại những công trình cận kề (như làm nứt tường, sập đổ…) Đây là một giải pháp thay thế tường trong đất (dày tối thiểu 600 – với chi phí xây lắp rất cao) hoặc tường cừ larsen trong một số trường hợp như những trường hợp phải để cừ lại (có một số trường hợp cạnh nhà dân, khi rút cừ lên thì nhà dân bị nứt).



III. NHƯỢC ĐIỂM



– Gần khu vực nhà dân không dùng đóng ngoài ra nếu thi công cu ban be tong phải tránh chấn động
– Trong khu vực xây chen phải khoan mồi rồi mới ép được cọc, nên tiến độ thi công tương đối chậm.
– Công nghệ chế tạo phức tạp hơn cọc đóng thông thường.
– Thi công đòi hỏi độ chính xác cao, thiết bị thi công hiện đại hơn (búa rung, búa thuỷ lực, máy cắt nước áp lực…)
– Giá thành cao hơn cọc đóng truyền thống có cùng tiết diện.
– Ma sát âm (nếu có) tác dụng lên cọc tăng gây bất lợi khi dùng cọc ván chịu lực như cọc ma sát trong vùng đất yếu.
– Khó thi công theo đường cong có bán kính nhỏ, chi tiết nối phức tạp làm hạn chế độ sâu hạ cọc
