CỪ VÁN BÊ TÔNG CỐT THÉP

Cừ ván bê tông cốt thép hay còn gọi là cọc ván bê tông cốt thép hay tường cọc ván là một dạng đặt biệt của tường chắn đất, thường được sử dụng để bảo vệ các công trình ven sông kết hợp với việc chống xói lở bờ sông. Miền nam triển khai rất nhiều công trình bờ kè sử dụng công nghệ này. Từ trước đến nay các công trình xây dựng đóng cọc, giao thông, cầu cảng, công trình kè vẫn thường được sử dụng là cọc bê tông và tường chắn để gia cố và bảo vệ bờ nhưng các vật liệu trên ngày nay không còn đáp ứng được nhu cầu sử dụng vì khối lượng vật liệu lớn, thời gian thi công kéo dài ảnh hưởng đến sinh hoạt và cuộc sống của người dân.

LỊCH SỬ HÌNH THÀNH

Cách đây hơn 50 năm, Tập đoàn PS MITSUBISHI (Nhật Bản) đã phát minh ra loại “cọc ván BTCT dự ứng lực” với kiểu dáng hình học dạng sóng của mặt cắt tiết diện và đã được xây dựng cu ban be tong thử nghiệm rất có hiệu quả ở Nhật trong nhiều năm qua..
Cọc ván PC được ứng dụng vào Việt Nam năm 1999-2001 tại cụm công trình nhiệt điện Phú Mỹ – tỉnh Bà Rịa Vũng Tàu (lớn nhất Việt Nam) – với sự giúp đỡ của các nhà tư vấn Nhật Bản và đặc biệt sự hướng dẫn trực tiếp công nghệ thi công lắp đặt của Nhà sáng chế ra cọc ván bê tông ứng lực trước – Tiến sĩ ITOSHIMA, Công ty C&T đã thi công hoàn hảo hệ thống các kênh dẫn chính và các kênh nhánh với tổng chiều dài cừ 42.000m chiều rộng 45m, chiều sâu 8,7m đưa nước từ sông Thị Vải vào để giải nhiệt cho các Turbin khí. Hiện nay kênh này vẫn bền vững và Nhật bản đã chuyển giao công nghệ này cho ta.
Ngay từ khi tiếp cận loại sản phẩm mới này, nhận ra tiềm năng ứng dụng rất lớn trong xây dựng các công trình hạ tầng đóng cừ, Công ty C&T đã nghiên cứu chế tạo ứng dụng cọc ván PC, để từ đây hình thành sự đột phá đem lại giải pháp mới cho các công trình kè bảo vệ bờ, chống sạt lở, các bến sông, kè biển, các công trình thuỷ lợi…Bước phát triển tiếp theo: Từ năm 2005 – công ty C&T đã liên doanh với tập đoàn PS.MITSUBISHI đầu tư 01 nhà máy sản xuất Cấu Kiện Bê tông Đúc Sẵn trong đó cọc ván PC là sản phẩm chính chủ yếu, đáp ứng nhu cầu ngày càng gia tăng về sản phẩm này.
Các dạng mặt cắt:

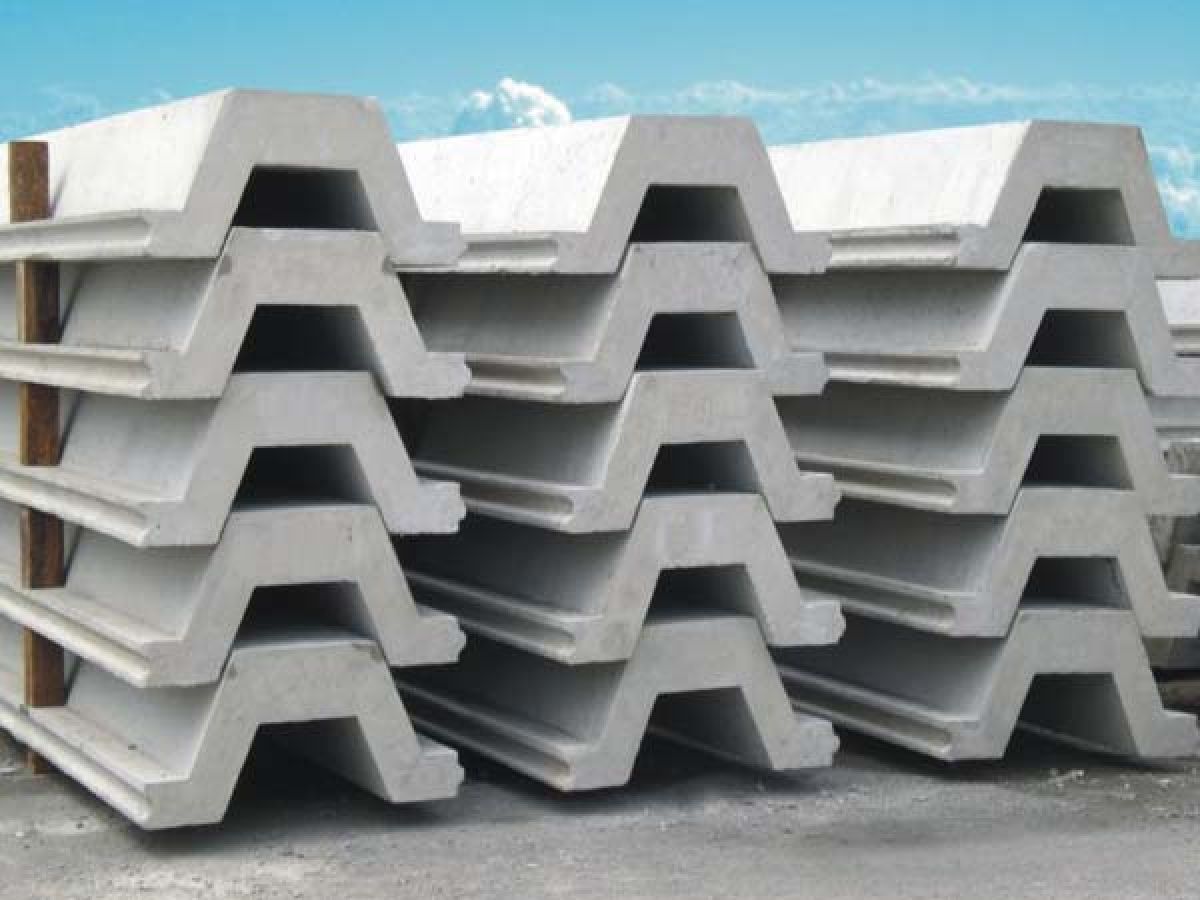

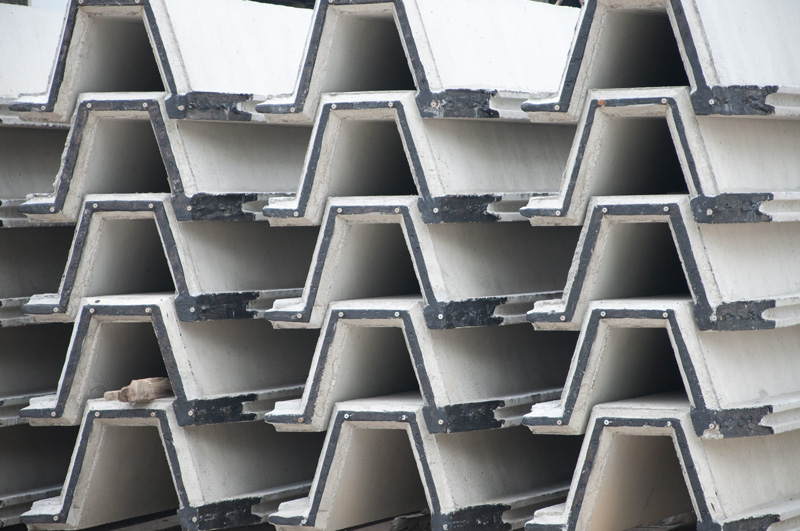

1/- Dạng sóng
2/- Dạng phẳng
3/- Dạng mặt phẳng/ mặt lõm
Cọc W có nhiều lọai với chiều dài khác nhau: W120 đến W600, dài từ 6m đến 18m. Bề rộng các lọai cọc cố định 996, chỉ số bên cạnh chữ W chỉ chiều cao 120,300,350…600.
Cọc ván dự ứng lực có cốt thép đai được bố trí với khoảng cách (a=40-50cm), cốt chủ thường là cốt thép dự ứng lực loại tao cáp 12.7mm, số lượng tao cáp tuỳ theo chiều dài cọc loại cọc.
Các đặc trưng cơ lý của cọc ván BTCT dự ứng lực

A/- Vật liệu:
Theo tiêu chuẩn JISA –5354 (1993) của Uỷ Ban TCCL Nhật Bản, yêu cầu chất lượng của vật liệu chế tạo cừ bản bê tông cốt thép dự ứng lực như sau:
– Xi măng : xi măng Porland đặc biệt cường độ cao.
– Cốt liệu : dùng tiêu chuẩn kích thước không lớn hơn 20mm.
– Phụ gia : phụ gia tăng cường độ của betông thuộc nhóm G.
– Thép chịu lực : Cường độ cao thuộc nhóm SD40.
– Thép tạo ứng suất trong bê tông: Các sợi cáp bằng thép loại SWPR –7B đường kính 12.7mm – 15.2mm.

B/- Kích thước cơ bản :
– Chiều rộng cừ bản: 996 mm.
– Chiều dày: 60-120 mm.
– Chiều cao: 120-600 mm.
– Chiều dài: 3000-21000 mm.

C/- Tiêu chuẩn kỹ thuật:
– Cường độ bê tông [Rb]= 725 kg/cm2
– Moment chống uốn [Mc] tuỳ thuộc từng loại kết cấu cừ.
– W120 W180 W250 W300
– 14.1 29.5 57.3 90.6
– W350 W400 W500 W600
– 148.0 223.0 377.0 554.0
